Описание
Назначение блока.

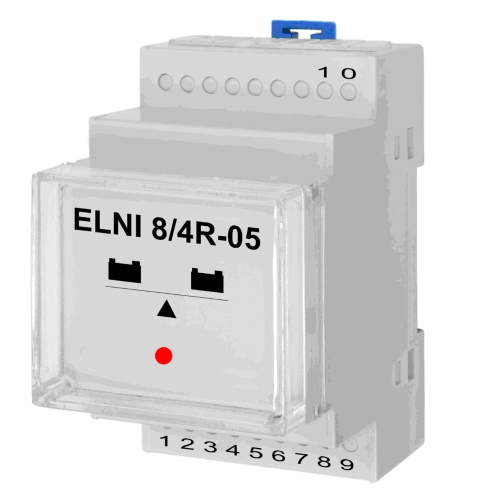

Электронный нивелир напряжений ЭЛНИ-8/4R-05 предназначен для выравнивания напряжений на отдельных аккумуляторах батареи, состоящей из литий-ионных, литий-железофосфатных и литий-полимерных аккумуляторов во всех режимах эксплуатации, включая режимы заряда, режимы разряда, буферные режимы, режим холостого хода (НРЦ) аккумуляторной батареи с целью создания высокоэффективного накопителя электроэнергии с длительным ресурсом, входящего в состав системы электроснабжения (СЭС), предназначенной для электропитания бортовой и стационарной аппаратуры различного назначения.
Основные технические характеристики:
|
1
|
Количество выравнивающих ячеек ЭЛНИ
|
8
|
|
2
|
Максимальное напряжение батареи, В
|
36
|
|
3
|
Минимальное напряжение батареи, В
|
18
|
|
4
|
Минимальное разрядное напряжение на отдельных аккумуляторах, не менее, В
|
2,5
|
|
5
|
Максимальное зарядное напряжение на отдельных аккумуляторах, не более, В
|
4,3
|
|
6
|
Выходное сопротивление выравнивающих ячеек, не более, мОм
|
22
|
|
7
|
Максимальный ток разбаланса, А
|
10
|
|
8
|
Номинальный ток разбаланса, А
|
5
|
|
9
|
Собственное энергопотребление ЭЛНИ в активном режиме, не более, мА
|
32
|
|
10
|
Температура окружающей среды
— хранения
— эксплуатации
|
-50+60°С
-10+50°С
|
|
11
|
Габариты, мм
|
85х50х50
|
|
12
|
Масса, кг
|
0,30
|
ВНИМАНИЕ ! ! !
При подключении ЭЛНИ к АБ необходимо неукоснительно соблюдать полярность и последовательность коммутации силовых и сигнальных проводов в соответствие с представленной схемой (рис.1). Несоблюдение указанных требований может привести к выходу из строя устройства.
Меры безопасности
Электронный нивелир напряжений имеет класс защиты 1 по ГОСТ 12.2006-87. При работе следует по возможности обеспечить электрическое соединение корпуса (мест крепления) нивелира с заземленной конструкцией батареи.
