Описание
Назначение блока

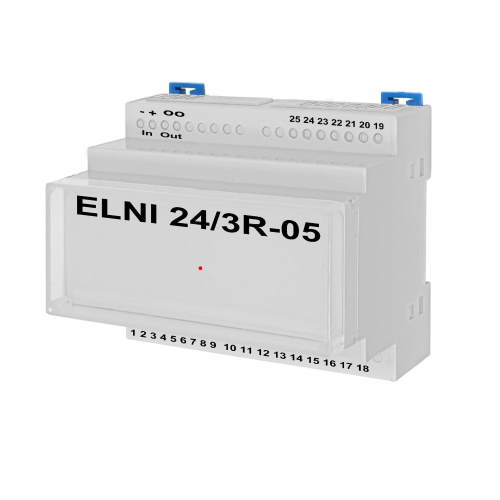

Электронный нивелир напряжений ЭЛНИ-24/3 предназначен для выравнивания напряжений на отдельных ячейках (аккумуляторах) 2В батарей (номинальное напряжение), состоящих из ионисторов (супер-конденсаторов), LTO (литий-титанат), свинцово-кислотных аккумуляторов с жидким, гелевым и др. типами электролитов во всех режимах эксплуатации батарей, включая режимы заряда, режимы разряда, режимы подзаряда малым током, буферные режимы, режим холостого хода (НРЦ) батарей с целью создания высокоэффективного накопителя электроэнергии с длительным ресурсом, входящего в состав систем электроснабжения (СЭС), предназначенных для электропитания бортовой и стационарной аппаратуры различного назначения.
Основные технические характеристики:
| 1 | Количество выравнивающих ячеек ЭЛНИ | 24 | ||
| 2 | Максимальное напряжение батареи, В | 74 | ||
| 3 | Минимальное напряжение батареи, В | 35 | ||
| 4 | Минимальное разрядное напряжение на отдельных аккумуляторах, не менее, В | 1,5
|
||
| 5 | Максимальное зарядное напряжение на отдельных аккумуляторах, не более, В | 3,0
|
||
| 6 | Выходное сопротивление выравнивающих ячеек, не более, мОм | 80 | ||
| 7 | Максимальный ток разбаланса, А | 10 | ||
| 8 | Номинальный ток разбаланса, А | 5 | ||
| 9 | Собственное энергопотребление ЭЛНИ в активном режиме, не более, мА
|
10
21 |
||
| 10 | Температура окружающей среды
— хранения — эксплуатации |
-50+60°С -20+50°С |
||
| 11 | Габариты, мм | 105х88х63 | ||
| 12 | Масса, кг | 0,40 |
