Описание
Назначение блока

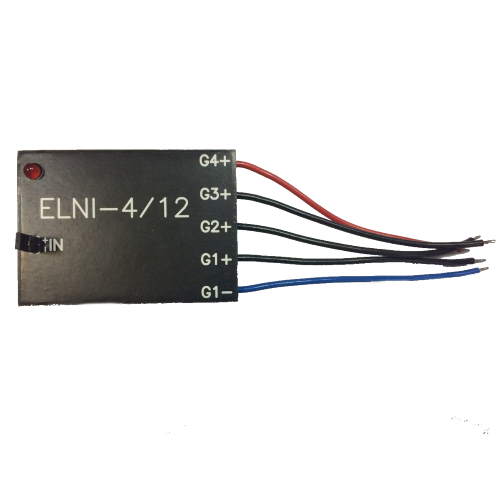

Электронный нивелир напряжений ЭЛНИ-4/12-05 предназначен для выравнивания напряжений на 4-х последовательно соединенных 12-ти вольтовых литий-ионных, литий-железофосфатных, литий-полимерных, свинцово-кислотных и других типах аккумуляторных батареях, с номинальным напряжением 48В, во всех режимах эксплуатации, включая режимы заряда, режимы разряда, буферные режимы, режим холостого хода (НРЦ) аккумуляторной батареи с целью создания высокоэффективного высоковольтного накопителя электроэнергии с длительным ресурсом, входящего в состав систем электроснабжения (СЭС), предназначенных для электропитания бортовой и стационарной аппаратуры различного назначения.
Основные технические характеристики:
|
1 |
Число групп аккумуляторов в батарее |
4 |
|
2 |
Номинальное напряжение каждой группы аккумуляторов, В |
12 |
|
3 |
Номинальное напряжение полносборной батареи, В |
48 |
|
4 |
Максимальное напряжение каждой группы аккумуляторов, В (не более) |
16 |
|
5 |
Минимальное напряжение каждой группы аккумуляторов, В |
9 |
|
6 |
Выходное сопротивление выравнивающих ячеек ЭЛНИ, не более, Ом |
0,1 |
|
7 |
Максимальный ток разбаланса ЭЛНИ, не более, А
(в течение времени до 5 сек.) |
10 |
|
8 |
Номинальный ток разбаланса ЭЛНИ, А |
5 |
|
9 |
Собственное энергопотребление ЭЛНИ в выкл. режиме, не более, мА |
3 |
|
10 |
Собственное энергопотребление ЭЛНИ в активном режиме, не более, мА |
12 |
|
11 |
Температура окружающей среды
— хранения — эксплуатации |
-50 + 60°С -10 + 50°С |
|
12 |
Габариты, мм
(для установки на DIN-рейку) |
36.3 х 90.2 х 57.5 |
|
13 |
Масса, кг |
0,14 |
Меры безопасности
Электронный нивелир напряжений имеет класс защиты 1 по ГОСТ 12.2006-87. При работе следует обеспечить электрическое соединение корпуса (мест крепления) нивелира с заземленной конструкцией батареи.
