Описание

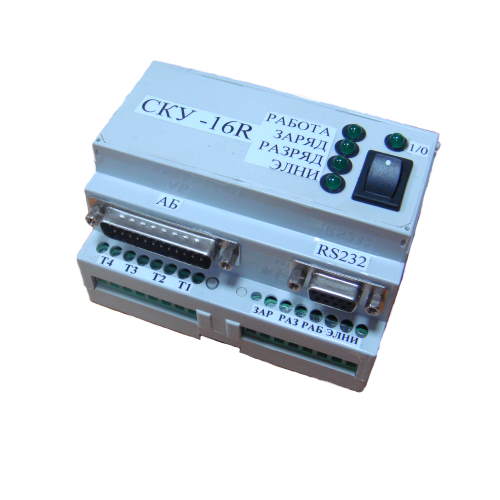

Система контроля и управления аккумуляторной батареи СКУ-16R (или просто СКУ) предназначена для управления аппаратурой регулирования и контроля (АРК), связанной с аккумуляторной батареей (АБ), состоящей из 16-ти соединённых последовательно аккумуляторов. Тип аккумулятора (АК) (литий-ионный, литий-железофосфатный, литий-полимерный, литий-титанатный и т.д.) задаётся при производстве и наладке СКУ-16R. Через соответствующие разъёмы СКУ-16R измеряет напряжение каждого АК, полное напряжение АБ, ток АБ, температуры аккумуляторов (5 каналов измерения) и степень заряда АБ, управляет включением/выключением выравнивающего устройства аккумуляторов типа ЭЛНИ, цепями заряда и цепями разряда. СКУ имеет следующие измерительные, управляющие и цифровые выходы:
- Поэлементного контроля аккумуляторных батарей, датчиков температуры, датчиков тока (шунты) и управления ЭЛНИ.
- Оптопары с транзисторными выходами, гальванически изолированные от СКУ для управления разрядом, зарядом и ЭЛНИ.
- Нуль-модемный порт RS232.
Основные технические характеристики:
|
№ пп |
Характеристика |
Значение |
||
|
1 |
Количество аккумуляторов в батарее |
16 |
||
|
2 |
Номинальное напряжение АБ, В |
48 |
||
|
3 |
Максимальное напряжение батареи, В |
72 |
||
|
4 |
Минимальное напряжение батареи, В |
36 |
||
|
5 |
Номинальная емкость АБ, АхЧ |
300 |
||
|
6 |
Количество управляющих выходов оптопар |
4 |
||
|
7 |
Максимальное напряжение оптопар, В |
80 |
||
|
8 |
Максимальный ток через оптопару, мА |
2 |
||
|
9 |
Количество термодатчиков АБ |
5 |
||
|
10 |
Наличие цифрового канала связи |
RS232 |
||
|
11 |
Собственное энергопотребление СКУ, не более, мА |
15 |
||
|
12 |
Температура окружающей среды
— хранения
— эксплуатации
|
-50+60°С
-10+50°С
|
||
|
13 |
Габариты, мм |
105 х 87 х 65 |
||
|
14 |
Масса, не более, кг |
0,2 |
||
Меры безопасности
Система контроля и управления СКУ-16R имеет класс защиты 1 по ГОСТ 12.2006-87. При работе следует обеспечить электрическое соединение корпуса (мест крепления) СКУ с заземленной конструкцией батареи.
