Описание
Назначение блока.

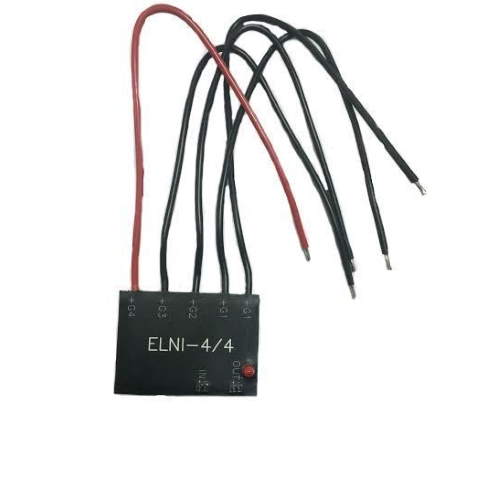

Электронный нивелир напряжений ЭЛНИ-4/4-05 предназначен для выравнивания напряжений на отдельных аккумуляторах батареи, состоящей из литий-ионных, литий-железофосфатных и литий-полимерных аккумуляторов во всех режимах эксплуатации, включая режимы заряда, режимы разряда, буферные режимы, режим холостого хода (НРЦ) аккумуляторной батареи с целью создания высокоэффективного накопителя электроэнергии с длительным ресурсом, входящего в состав системы электроснабжения (СЭС), предназначенной для электропитания бортовой и стационарной аппаратуры различного назначения
Основные технические характеристики:
|
1 |
Количество выравнивающих ячеек ЭЛНИ |
4 |
|
2 |
Максимальное напряжение батареи, В |
18 |
|
3 |
Минимальное напряжение батареи, В |
9 |
|
4 |
Минимальное разрядное напряжение на отдельных аккумуляторах, не менее, В |
2,5
|
|
5 |
Максимальное зарядное напряжение на отдельных аккумуляторах, не более, В |
4,3
|
|
6 |
Выходное сопротивление выравнивающих ячеек, не более, мОм |
22 |
|
7 |
Максимальный ток разбаланса, А |
10 |
|
8 |
Номинальный ток разбаланса, А |
5 |
|
9 |
Собственное энергопотребление ЭЛНИ в активном режиме, не более, мА |
32 |
|
10 |
Температура окружающей среды
— хранения — эксплуатации |
-50+60°С
-10+50°С |
|
11 |
Габариты, мм |
70х50х30 |
|
12 |
Масса, кг |
0,15 |
Меры безопасности
Электронный нивелир напряжений имеет класс защиты 1 по ГОСТ 12.2006-87. При работе следует по возможности обеспечить электрическое соединение корпуса (мест крепления) нивелира с заземленной конструкцией батареи.
